简述

让我们先来理清楚小区的有关概念。 扇区是一个基站下单个天线覆盖的地理区域。可以认为一个天线对应一个扇区，使用单个全向天线的基站只有一个扇区，在一般的宏基站系统中，定向天线的使用最为普遍，使用定向天线的基站一般有三个扇区。每个扇区使用一个或多个无线载波完成无线覆盖。

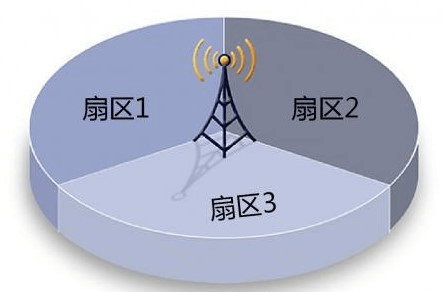

扇区示意图

可以基于载频、扰码的不同在一个扇区下定义多个小区。小区是提供终端接入的最小单位，本地小区指小区具体实现的物理资源集合（如传输资源、基带资源、射频资源和时钟资源等），逻辑小区是小区在无线资源管理的角度的另一个名称，它的建立前提是本地小区正常建立。三者一一对应。

5G系统开通调测的目标是完成逻辑小区的建立。

5G基站系统配置

SA模式下，5G基站系统通常由EMB6216（BBU）+AU构成。

对于电信和联通的5G系统配置主要分为以下几种

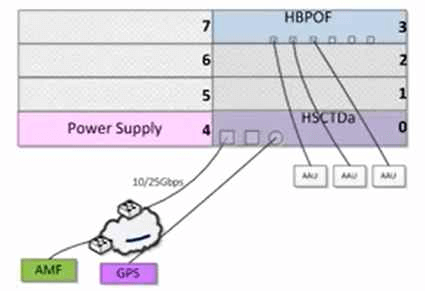

S111配置图

  1. 3.5G单模100M配置(S111)

    • 每个AAU建立1个100M NR小区（即一个扇区对应一个小区）；
    • 插1块HBPOF基带板，支持3个100M 64通道NR小区；（关于“通道”的概念可点击这里 文章很清晰明白，推荐。）
    • 支持的64 TR AAU包括：TDAU5164N78-a、TDAU5364N78。

  2. 3.5G单模100M配置（S111111）

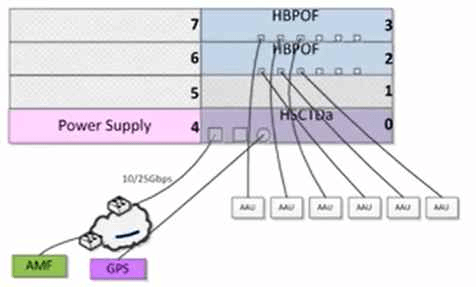

    S111111配置图

    • 每个AAU建立1个100M NR小区；
    • 插2块HBPOF 基带板基带板主要实现调制信号及解调制信号的处理，如加密解密、电路控制等功能。，每块支持3个100M 64通道NR小区。

  3. 3.5G单模200M配置(S222)

    • 每个AAU建立2个100M NR小区（即一个扇区对应两个小区）；
    • 插2块 HBPOF基带板，支持6个100M 64通道NR小区；
    • 具体连接方式如图，槽位1&5、槽位6&7可以再接2组AAU,最大共支持9个AAU接入；
    • 针对每个AAU,要支持2*100M的载波聚合，其中AAU1和AAU2是板内载波聚合，AAU3是板间载波聚合。

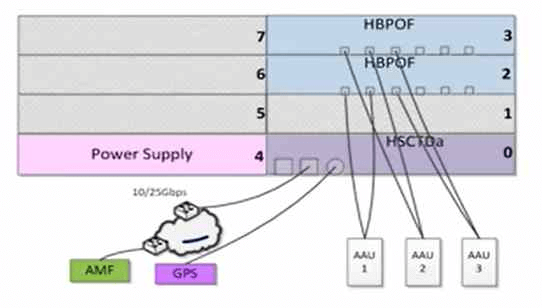

    S222配置图

对于中国移动，其5G系统配置通常为2.6G的S111配置。

基站开通调测流程

开通准备 -> 开通调测 -> 联调测试

开通准备
软硬件准备、上电前检查、连接基站准备

开通调测
配置文件制作、基站版本升级、配置文件下载、开通状态查询

联调测试
NG联调、故障排查、业务验证

细嗦

单模光纤与多模光纤

按光在光纤中的传输模式分为：单模光纤和多模光纤。单模光纤：只能传输一种模式的光；多模光纤：可以传输多种模式的光。
二者的主要区别有：

  • 单模光纤采用固体激光器做光源；多模光纤则采用发光二极管做光源；
  • 单模光纤传输频带宽、传输距离长，但因其需要激光源，成本较高；而多模光纤传输速度低、距离短，但其成本比较低；
  • 单模光纤芯径和色散小，仅允许一种模式传输；多模光纤芯径和色散大，允许上百种模式传输。
