5G建设规划

5G网络建设主要依托现网站址资源，合理利用4G现网的 MR测量报告(MR、业务统计、测试等多维数据，以提升网规方案的完备度和准确性。5G网络规划的主要流程分为两个阶段，六个环节网络规划工作的输入项包括现网基站信息、网管统计、MR数据、测试数据、投诉和电子地图等；输出网规方案，包括5G站点规模、位置、RF参数、无线参数、性能预测（仿真）结果等。

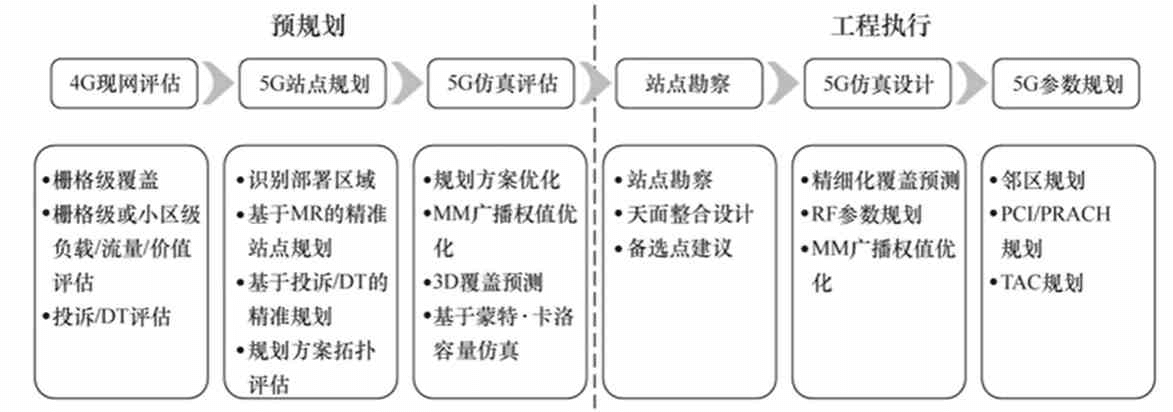

5G规划基本流程图

站点规模估算

容量规划主要根据现场移动用户数、RRC连接RRC连接是会话建立以及入网的必须步骤，主要是为了建立UE和UTRAN之间的信令连接。用户数、在线激活用户数、上下行用户基础使用体验速率、上下行单载扇多用户吞吐能力等数据。

站点覆盖能力估算主要是根据边缘速率进行规划，是覆盖比率最差时的用户体验速率。

仿真设计

5G仿真设计内容包括：精细化覆盖预测、RF参数规划、MM广播权值优化调整。

RF参数规划的目的是5G网络信道质量可以满足不同场景下业务的需求。

MM广播权值优化：由于5G采用波束管理当使用高频通信时，无线信号的衰减很大，因此需要使用波束赋形技术形成有指向性的波束，以增强该方向上发射信号的功率。波束管理的主要目是为了获取和维护可用于上下行传输/接收的一组最优传输/接收点和UE波束。在5G NR的波束管理过程中，主要执行四种操作：波束扫描、波束测量、波束选择和波束上报。，天线权值设置对网络容量和覆盖效果产生较大影响。所以，在不同场景下对天线权值进行有针对性的选择非常重要。天线权值的概念与广播波束和业务信道的波束息息相关。在网络规划时，重点考虑SSB波束的设置问题。当前SSB的波束选择有多种组合，常见的组合包括：单波束、8波束、1+7波束、2+4波束。上述四种波束的实现都需要不同的天线权值。天线权值使用LMT软件配置到AAU中生效。

勘察设计

基站结构与建设要求

基站主要分为室内的BBU和室内的AAU，二者用光纤连接。与4G不同的是，各元件功率变大，散热需求变大，因此安装环境变高

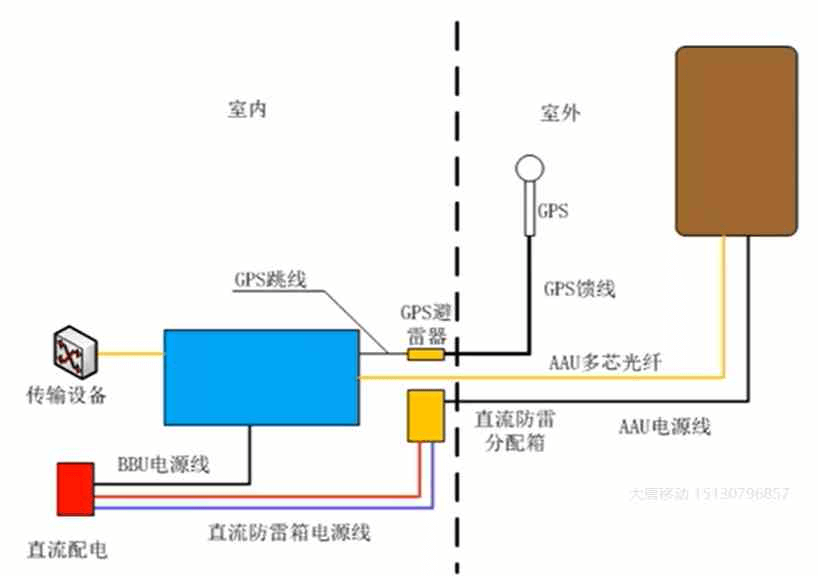

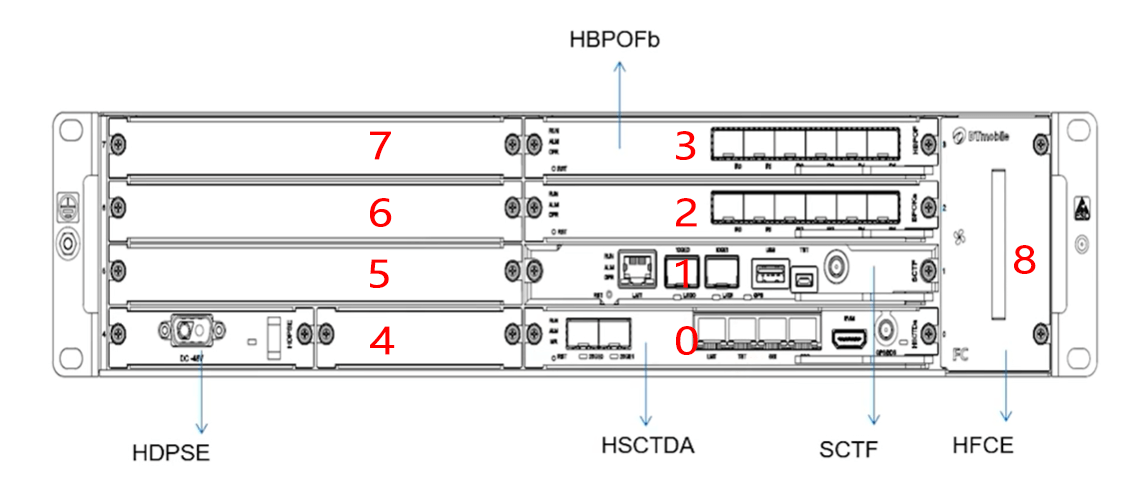

基站结构图

BBU19英寸机柜安装要求:
大于450mm深度的安装空间，立柱距前]100mm的走线空间；机柜后方至少留有0.6m散热空间；机柜顶部建议有风扇；安装位置不能遮挡BBU进风口和出风口；
推荐BBU优先安装位置靠机柜下侧；
单机柜推荐安装1台5GBBU,安装多台推荐使用导风理线架，两个设备间隔1U。不安装导风理线架时，两个设备间距小于 1UU为工控机箱的标准规格高度单位，1u=44MM。（防止热风循环进入设备入风口），2个设备不能紧贴；
如有风路相反设备，BBU应安装在风路相反设备下方，并且两个设备间要留出25U散热空间；
BBU的高度是3U；BBU在19寸机柜安装时必须使用托盘或托架。

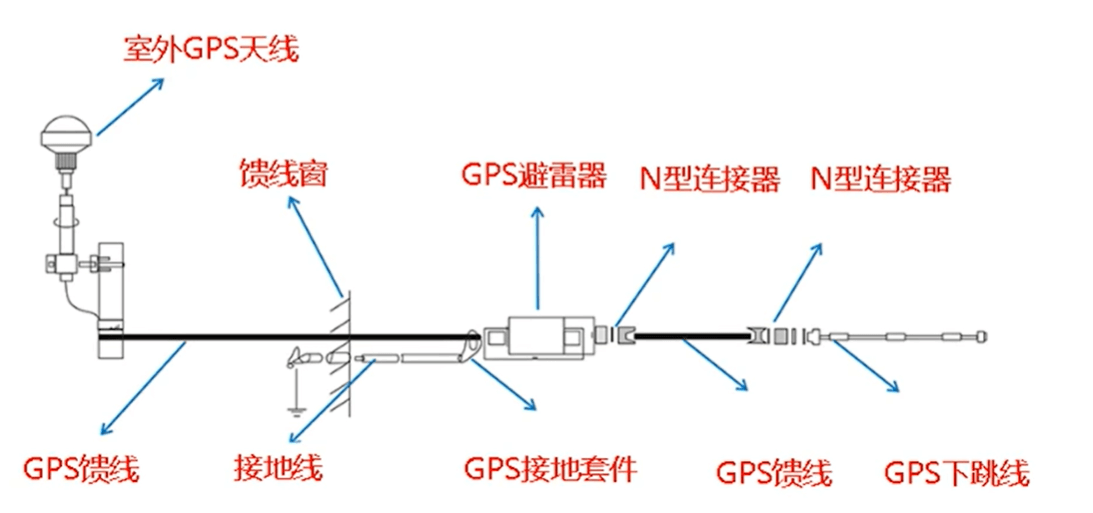

馈线窗进出线缆：GPS馈线、GPS避雷器接地、AAU电源线、BBU-AAU光纤。

室外天面环境需无明显遮挡，AAU前一百米无明显遮挡。安装AAU时，道杆直径需大于其壁厚。

AAU安装示例图

冷知识——基站辐射对人体有害吗？
从国际上看，我国电磁辐射的辐射标准较许多发达国家还要严格。公众投诉的焦点集中在小区宏基站，担心辐射对人体健康造成影响。事实上通信基站电磁辐射只要低于国家标准限值，对人体健康是没有影响的。环境保护部对单个项目移动通信基站的环评要求更严，仅为国家标准的1/5。基站的辐射微乎其微，不会对人体造成危害。

为了让减少群众焦虑，一般会在AAU外加装美化罩。美化罩也应符合一定标准，如AAU前面罩、左右两侧距美化罩最小50mm。

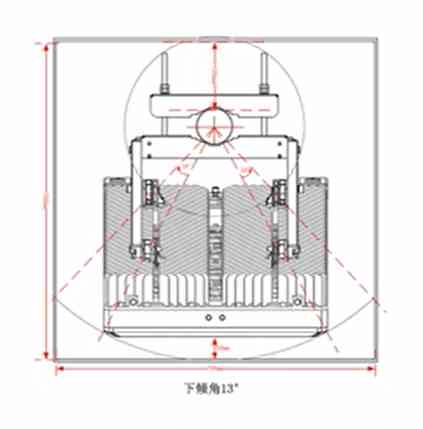

美化罩安装示例图
